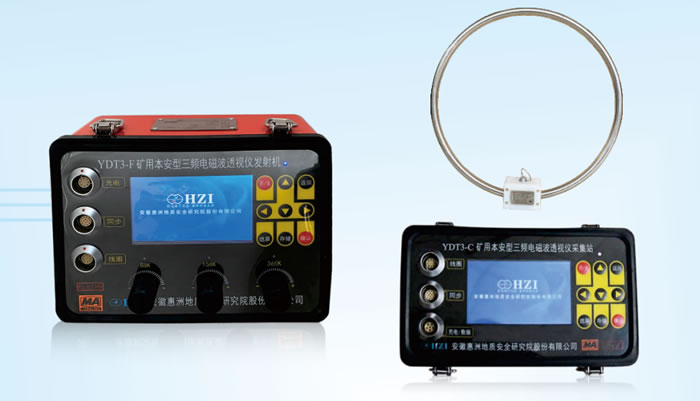

產品簡介

該儀器設備基于公司最新的三頻耦合電磁波探測技術研制而成，采用微秒級連續發射及采集方式，發射機與接收機自動匹配，確保發射接收同步，可同時完成多頻響應場和背景場數據采集工作。主要應用于多種寬度類型采煤工作面的地質構造與地質異常探測工作。

主要功能

用于采煤工作面內部地質構造（節理裂隙、斷層、褶曲）、陷落柱、相變帶、煤層厚度等影響煤層開采地質條件探查；也可用于工作面內瓦斯富集與抽采前后效果的評價、富水性評價等領域的科學研究。

主要特點

1.采用三頻（L88KHz、M158KHz、H365KHz）耦合發射和接收，可用于多種寬度類型采煤工作面的探測，一次探測即可獲得豐富的多頻數據，提高了探測效率；

2.采取毫秒級間歇式發射和接收方式，在采集響應場的同時采集背景場數據，保證了響應場和背景場數據的一致性，為有效剔除干擾、提高信噪比提供了依據；

3.數據讀取為自動存儲模式，一次采樣可同時存儲6組三頻數據，有利于減少人工數據讀取誤差，提高原始數據質量；

4.數據采集為自動秒級連續存儲，在測點間有大量有效數據，提高了空間分辨率；

5.通過多頻場強衰減反演技術可進行面內構造與地質異常（陷落柱、空洞、非構造異常等）的精細探測，有效提高了探測精度。

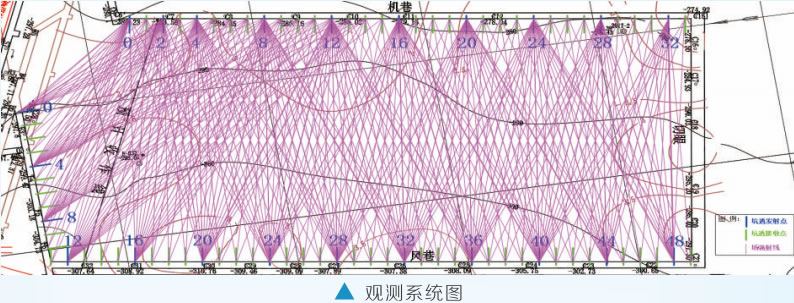

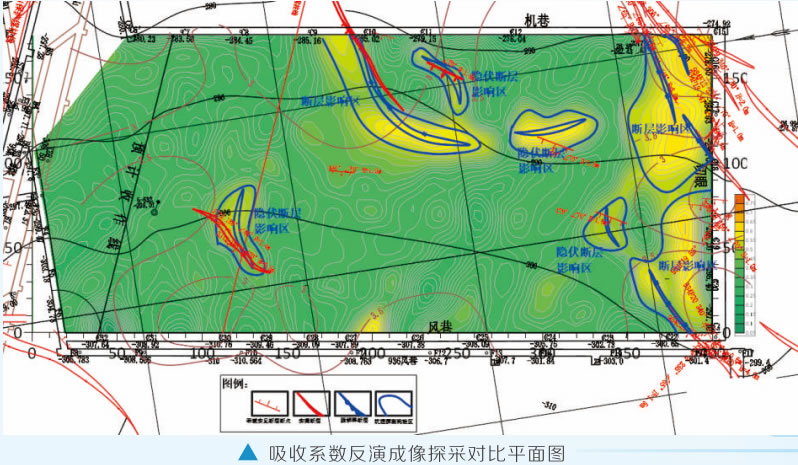

應用實例

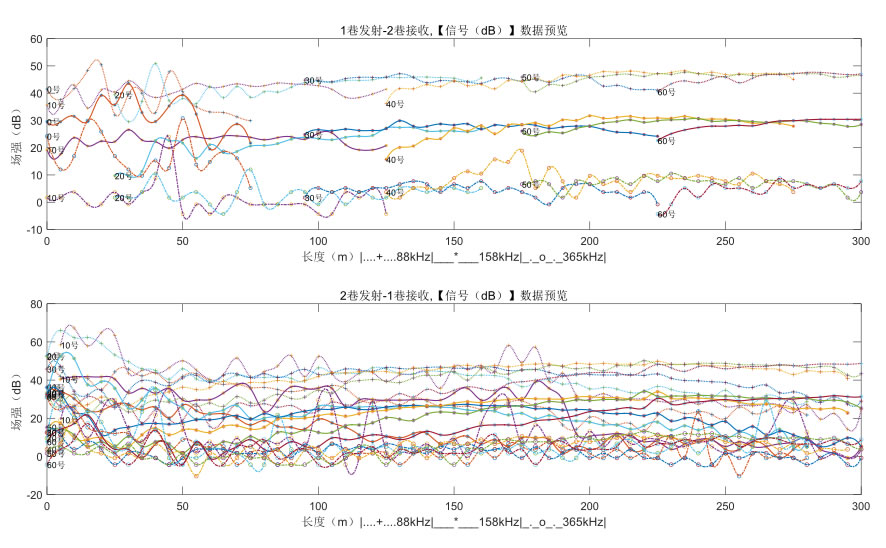

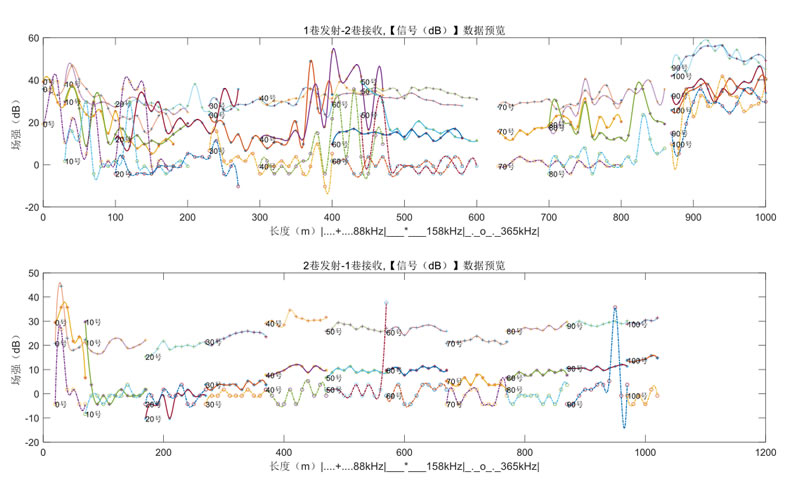

▲三頻曲線圖
