系統簡介

     并行電法云監測系統是基于國家發明專利（ZL200410014020、ZL201510120120.X）而研制的最新數字化產品，該系統采用高效率、大數據、泛裝置的地電場同步采集技術，并結合物聯網技術、5G傳輸、云端處理、深度學習等手段，推動了直流電法由傳統單次探測功能向“遠程采集、云端存儲、時變處理、動態預警”方向轉變的新發展，實現了“采集在現場，傳輸在5G，存儲在云端，控制在手上，顯示在工地，深度處理在管理中心”的功能，為數字工程建設提供了重要的技術支撐。

主要知識產權：
 1.國家發明專利：分布式并行智能電極電位差信號采集方法（ZL200410014020）；
 2.國家發明專利：一種基于礦井物聯網技術的物探儀器遠程控制系統及其控制方法（ZL201510120120.X）該發明專利榮獲2020年安徽省發明專利金獎。

應用領域

1. 大壩、堤防、尾礦庫等土石壩工程的滲流動態監測
2. 滑坡、地面沉降、海水入侵等地質災害監測
3. 基坑、垃圾場、灌溉等工程的滲流液監測
4. 礦井回采工作面頂、底板巖體變形監測
5. 巷道連續跟蹤超前探測
6. 斷層、陷落柱的活化導水監測

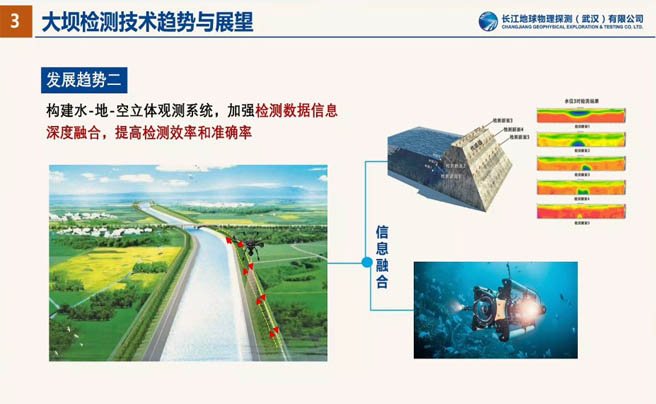

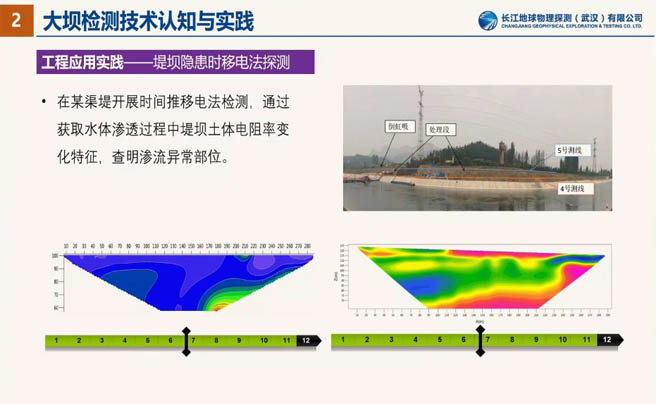

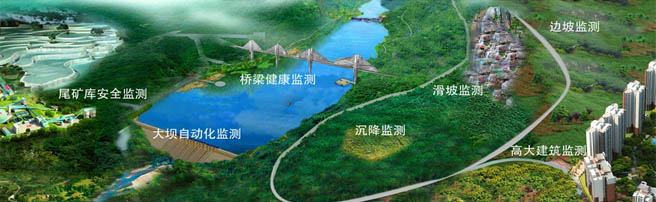

應用領域（地面）

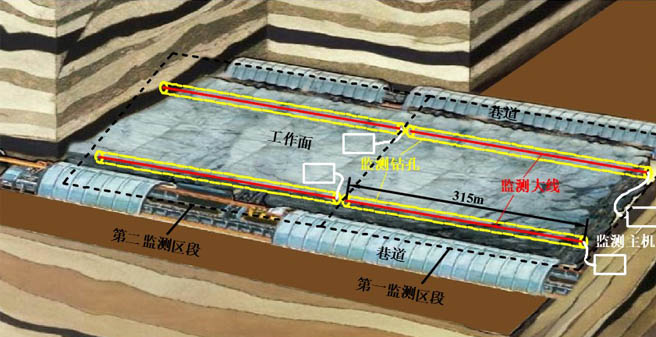

應用領域（礦井）

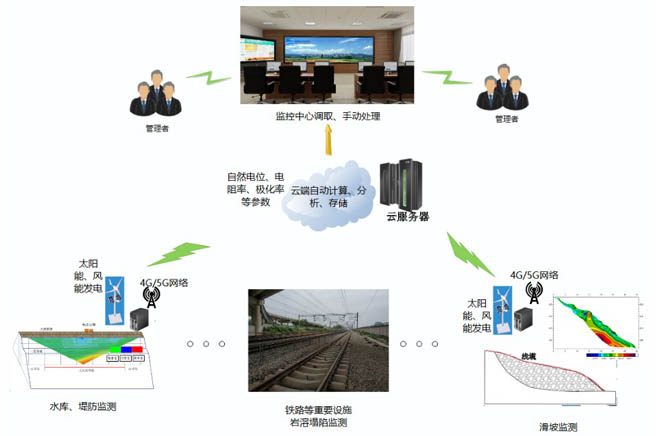

監測系統示意圖

監測系統軟硬件展示

     監測系統硬件采用模塊集成的數據采集機箱及傳感器線纜組成�，F(xiàn)場安裝方便，只需將線纜埋入工程巖土體表面或內部并連接采集機箱，數據采用4G/5G模塊或者光纖進行傳輸。系統根據軟件設定的參數進行數據采集，采集的電性參數豐富，數據自動上傳云端進行自動化處理，并對處理結果進行計算比對成圖，在數據異常時及時報警。

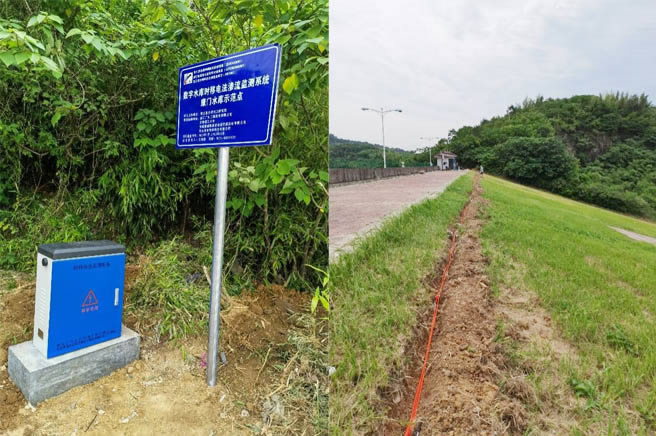

監測系統實物圖（左側為集成機箱）右側為線纜埋設

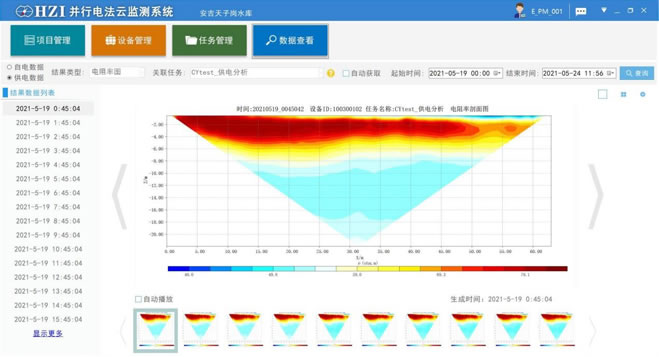

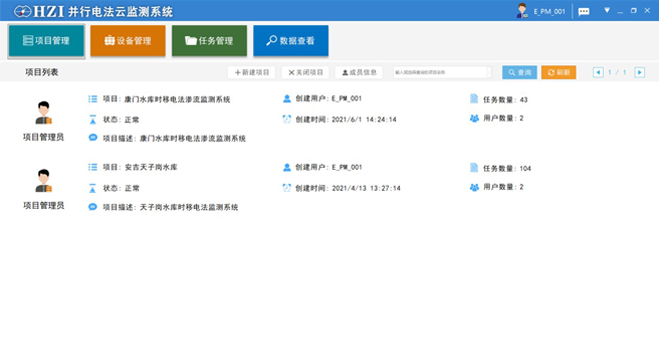

監測系統界面

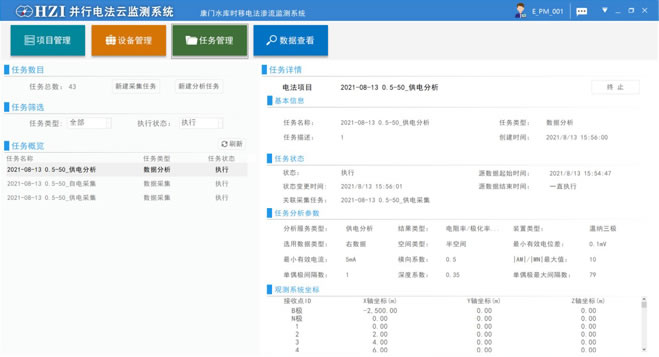

遠程置參界面

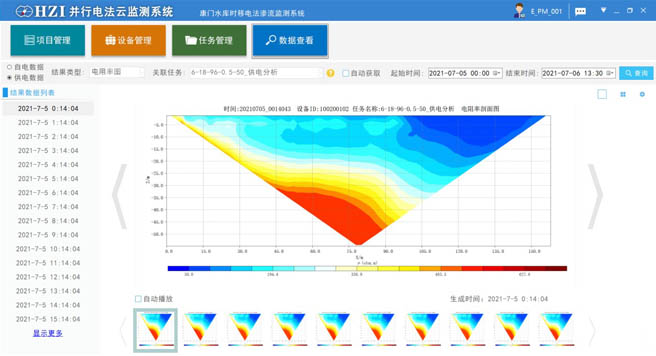

視電阻率剖面連續監測成果圖

性能參數

     系統穩定可靠，是一款本質安全型及防爆產品。可在高溫、高濕度等惡劣環境下穩定工作，實現全天候不間斷連續監測，同時采集的電性參數豐富，采集頻率超高，數據全部自動上傳云端進行存儲和自動處理，通過客戶端進行數據查看和下載。具體智能地電場參數有：
1.電阻率：一次采集提供所有電法裝置的電阻率剖面成果圖，電阻率采樣頻率可達5min/次（以64個電極為例），并可導出res和AGI格式的反演文件。
2.極化率：提供多個頻段的極化率剖面成果圖，采樣頻率可達5min/次（以64個電極為例）。
3.自然電位：最小采樣間隔時間為5s，進行測線所有電極的自然電位數據采集。

系統特點

1. 系統高度集成化，安裝方便；
2. 秒級的超高自電和人工場采樣頻率；
3. 遠程置參和控制；
4. 數據實時上傳和自動處理分析；
5. 監測成果的自動分析比對及判斷預警；
6. 可對接多種平臺或獨立作為平臺

應用案例

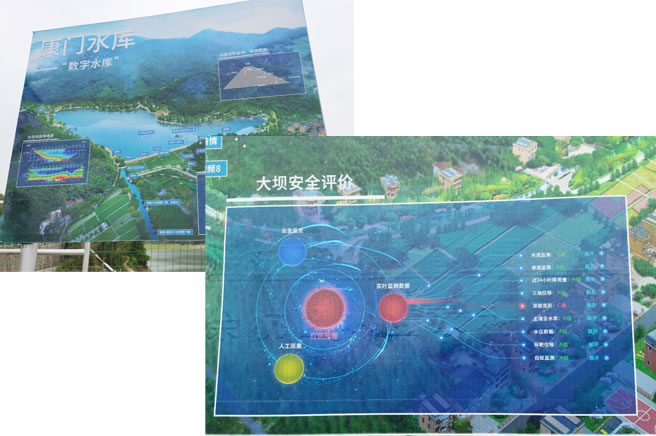

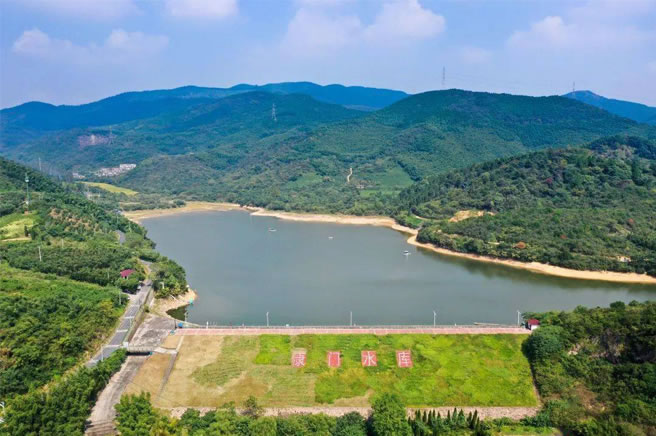

康門水庫滲流場動態監測

      康門水庫位于杭州市臨安區良渚街道，是一座以灌溉為主的�。�1）型水庫，承擔下游2000畝農田灌溉任務。2020年，康門水庫被列入浙江省水利廳第一批數字水庫試點工程，浙江省水利河口研究院承接了康門水庫滲流場時移電法監測技術應用的研究課題，我公司作為合作單位全程為產品研發提供技術支持。
      數字水庫之土石壩滲流場時移電法監控系統是我公司并行電法云監測系統根據客戶需求的定制產品，秉承按需設計、按需改進、按需提升的理念，為水庫大壩安瀾工程提供最便捷、最穩定、最全面以及最優質的服務。
土石壩滲流場時移電法監控系統主要依據大壩內部滲漏隱患的孕育、發展、惡化是由量變到質變的不斷演化過程，這種滲流薄弱區的埋深、范圍、程度以及組合關系等時空特性的改變必然觸發地電場（自然電位、電阻率、極化率等）的前兆響應。本技術利用時移電法精細追蹤大壩滲流薄弱區或隱患區的電阻率變化而感知壩體的滲透過程，同時與通用的水雨情、滲流觀測以及白蟻監測等數據進行互相比證，可實現對大壩滲流場的全覆蓋式全天候觀測，為大壩的滲透變形、安全評價、數字水庫建設及災害預警提供技術支撐。

礦井回采工作面頂板“兩帶”監測

      為確定回采工作面頂?shù)装濉皟蓭А卑l(fā)育高度，將電極安裝在頂?shù)装宓目刂沏@孔中，通過實時監測控制鉆孔范圍內的電阻率變化范圍、電流變化大小等參數，確定頂?shù)装濉皟蓭А钡陌l(fā)育范圍，反映煤層開采對頂板巖層破壞的動態變化情況。為礦井的開采設計提供技術參數。

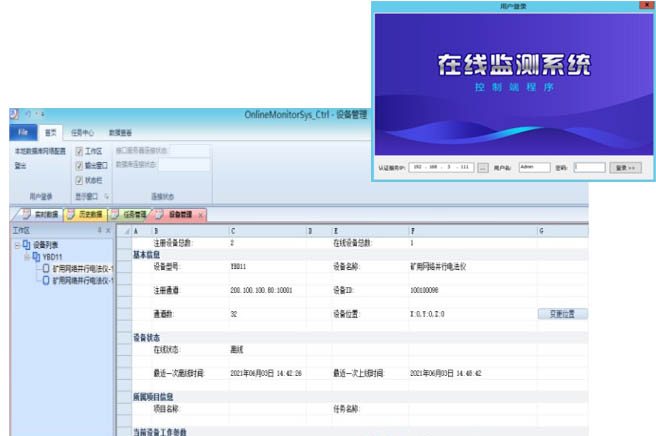

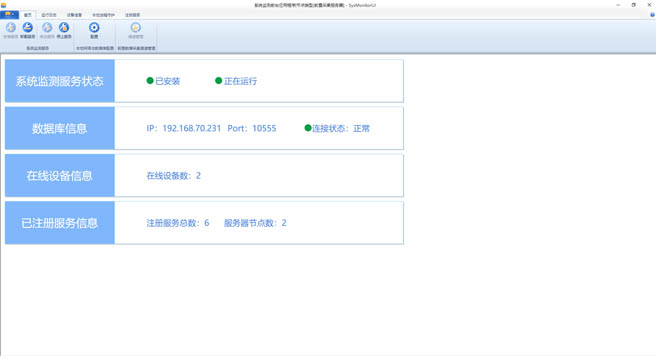

地面控制系統部分界面

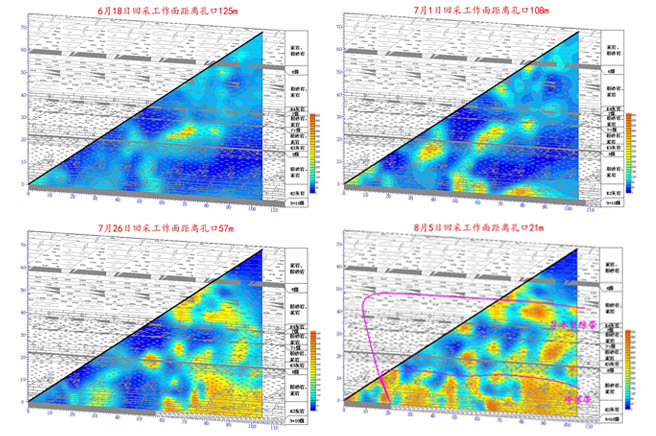

不同時間段的視電阻率剖面成果圖
