系統簡介

      礦井并行電法監測系統基于“分布式并行智能電極電位差信號采集方法（國家發明專利技術ZL200410014020）”和 “一種基于礦井物聯網技術的物探儀器遠程控制系統及其控制方法（發明專利號：ZL201510120120.X，該發明專利榮獲2020年安徽省發明專利金獎）”，該系統是目前世界上采集速度最快、采集參數最多的電法數據采集方法，能夠同時完成電阻率儀、激電儀、自然電場儀等多種勘探，提高了噪聲比和電阻率采集的時間分辨率，實現了四維電法勘探功能，具有國際領先水平。廣泛適用于回采工作面頂、底板水害監測、回采工作面面內陷落柱等含水構造探測、掘進工作面巷道超前監測、回采工作面“上三帶”及“下三帶”監測等。

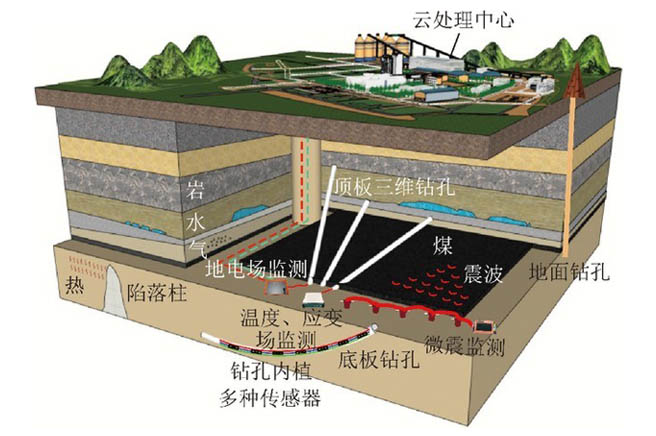

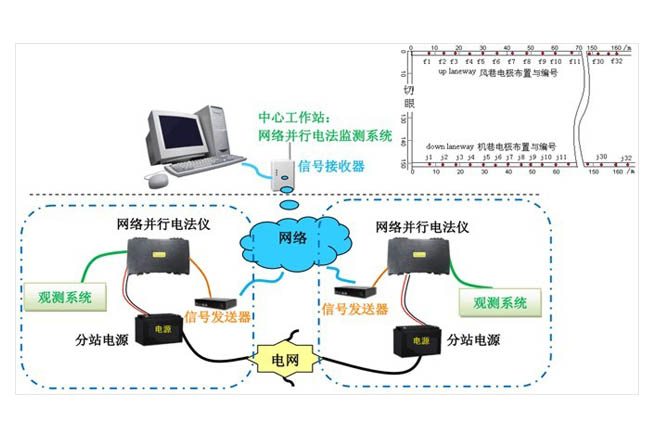

系統示意圖

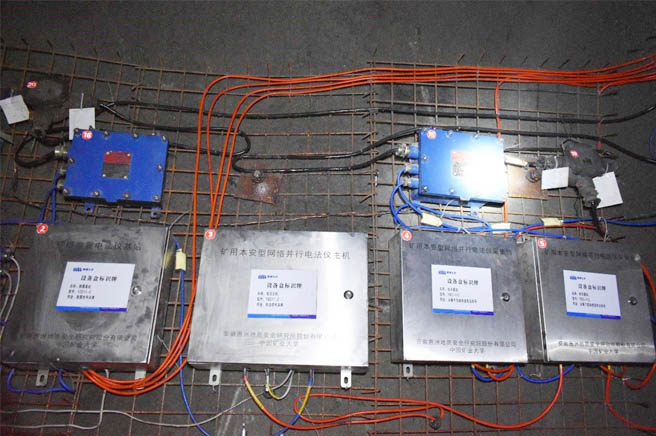

系統實物圖

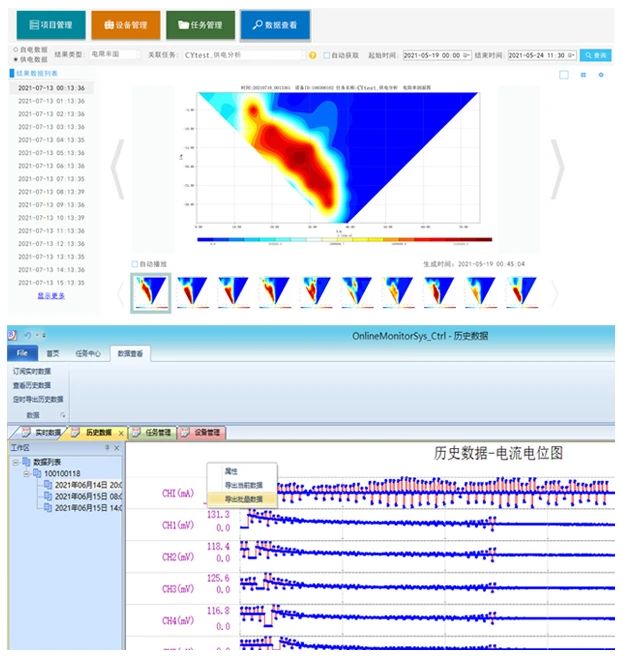

軟件操作圖

技術亮點

基礎理論和設備

      煤礦采掘工作面出水、煤層頂?shù)装宄鏊�以及老空透水等都會導致含水滲流狀態發生改變，造成地電場異常。因此，通過對地電場進行監測，觀測其自然場、一次場、二次場的變化特征，可直觀地得到介質的富水狀況、滲流速度及滲流飽和狀態等的變化情況，從而達到對于底板水害的主動預警。

      主要設備：并行電法監測主機、帶電源的工控機、井下通信網絡、儀器配套電纜大線、無窮遠接線、不銹鋼電極、銅錘、卷尺等。

工程施工案例

     破壞帶動態監測

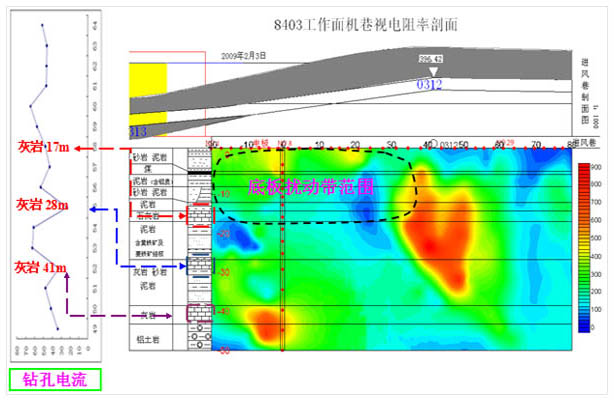

 陽泉五礦8403工作面底板破壞帶動態監測

山東淄博礦業集團埠村礦底板破壞帶動態監測

     破壞帶動態監測

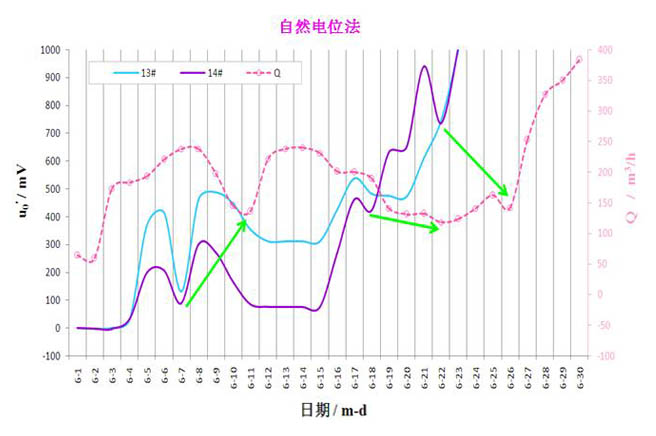

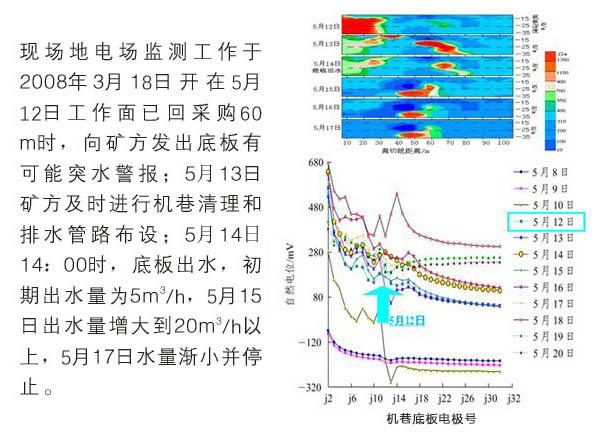

祁東礦7130工作面頂板出水監測成果

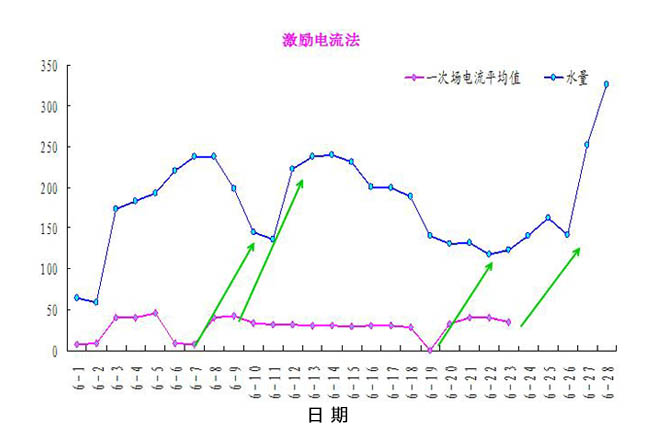

五溝礦底板突水實測
