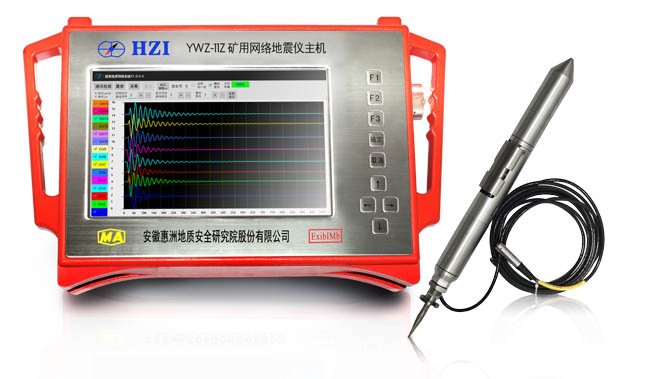

HZTSP隧道地震超前探測儀
來源:http://a3b7c4.cn      發布時間:2021/5/12 14:21:38

   產品簡介

該儀器由地震儀主機和16道通訊線纜組成,支持12道常規采集和4道高速采集。

該系統利用反射地震勘探原理,由地震儀、激發及接收系統三部分組成。主要用于隧道地質超前預測預報,隧道圍巖等級劃分,也可應用于地質災害與環境調查、水利工程病害調查、礦產資源勘查、工程地質勘察等領域。


   主要特點

1. 雙采集模式,可同時接入速度型傳感器和MEMS加速度傳感器的信號采集,兼顧深部與淺部地震信號。

2. 采樣頻率高,最高可至1.25MHz,滿足超淺層地震信號采集。

3. MEMS傳感器頻響范圍廣,解決傳統速度型傳感器高頻信號響應差的問題。

4. 探測精度高,24bit高速AD及前置2-427倍程控增益,可以有效獲取地震波場弱信號,淺層精細探測能力尤為突出。

5.軟件功能完備,配置兼具數據采集與處理的專業系統軟件,可實現數據的采集、顯示、管理、對比、處理成像及判別分析,具有一鍵成圖與在線分析功能。

6.智能化Android系統平臺、高清彩色觸摸屏及機械輔助按鍵,人機交互便捷

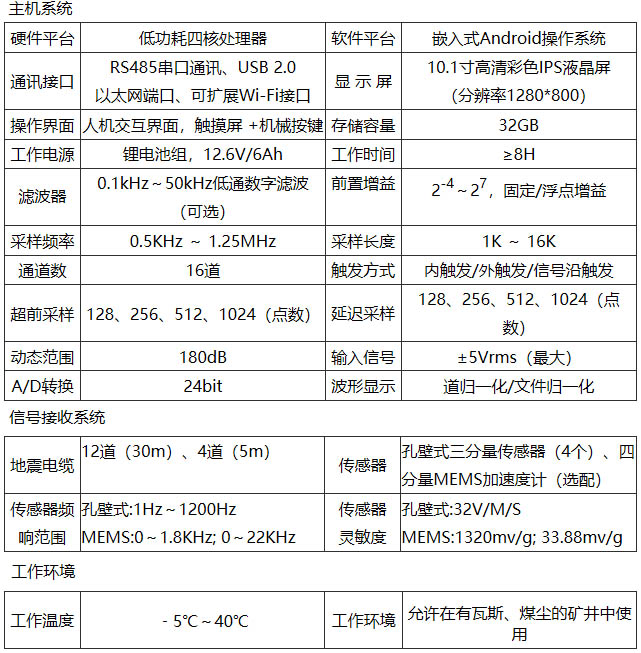

主要參數




    應用案例

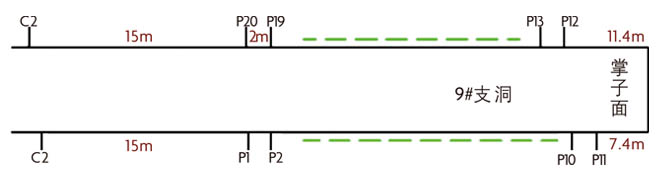

現場布置圖

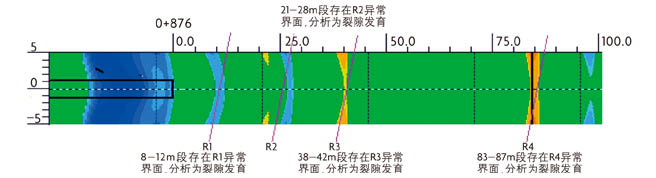

地震二維偏移結果



地震三維超前探測結果
