產品簡介

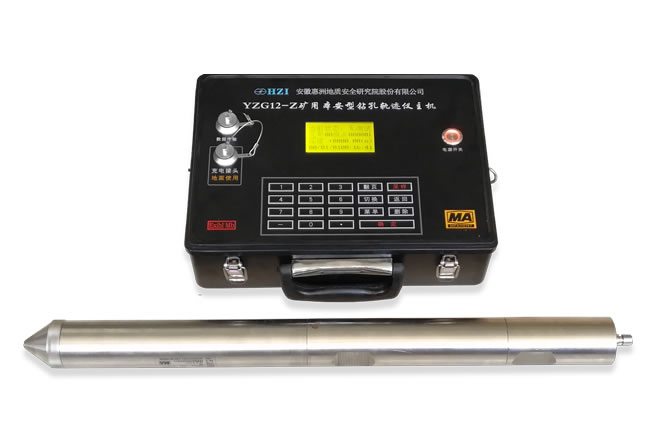

      YZG12型礦用鉆孔軌跡儀是一款便攜式無纜鉆孔軌跡測試儀器，榮獲省高新技術產品稱號，擁有多項專利。適用于《煤礦防治水細則》、《瓦斯管理實施細則》中的軌跡測量工作�？蛇m用于煤礦井下地質勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等領域的鉆孔軌跡測量。

主要特點

1.精度高，現有測量精度【傾角】±0.1°、【方位】±1.0。
2.效率高，每個測點僅需1s，持續工作時間達30h。
3.容量大，16GB容量，可實現單次多點多測孔的測量。
4.穩定性好，精湛的工藝設計和裝配，防護等級為IP54。
5.裝備輕便，裝備輕便，一人即可攜帶下井。
6.操作簡便，液晶顯示，界面友好，“傻瓜型”操作。
7.孔深不限，無纜測量。
8.成圖軟件，可將測量數據進行二維、三維成圖以及后續分析。

應用實例

鉆孔在3D空間軌跡

        注：圖中黃紅點線為根據測量所取得的數據三維立體顯示的鉆孔軌跡，孔口坐標可根據實際設計的標定，可直觀反映該鉆孔的軌跡和位置，圖中為相對坐標表示。

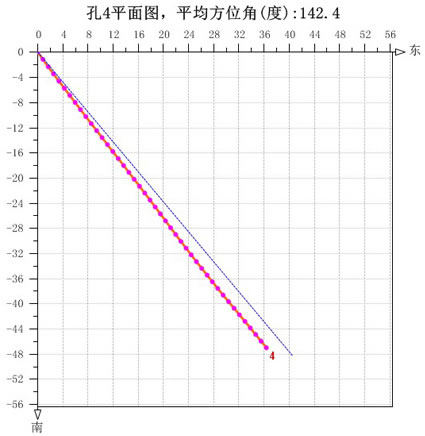

鉆孔在水平面(XY面)投影（單獨反映鉆孔的方位角）

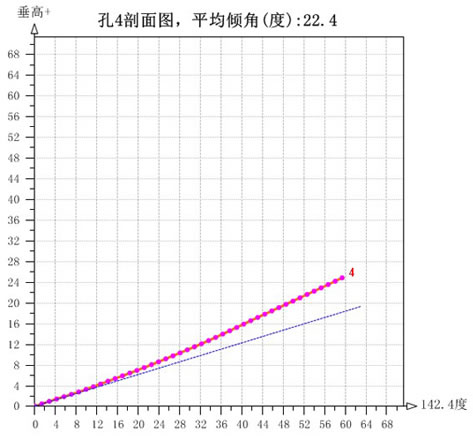

鉆孔在過鉆孔豎直面上的投影（單獨反映鉆孔的傾角） 某集團某礦老空區水鉆孔測量成像成果圖

       某礦治理老空區水害期間，打鉆放水，但施工放水鉆孔3個始終沒有出水，最后在我單位YZG12型礦用鉆孔軌跡儀協助下，測量出原先的放水孔位置偏差未能打到指定位置，同時在我單位人員建議調整開孔角度后重新施工鉆孔最終放出老空水，為后期掘進及回采提供了安全保障。
