產品簡介

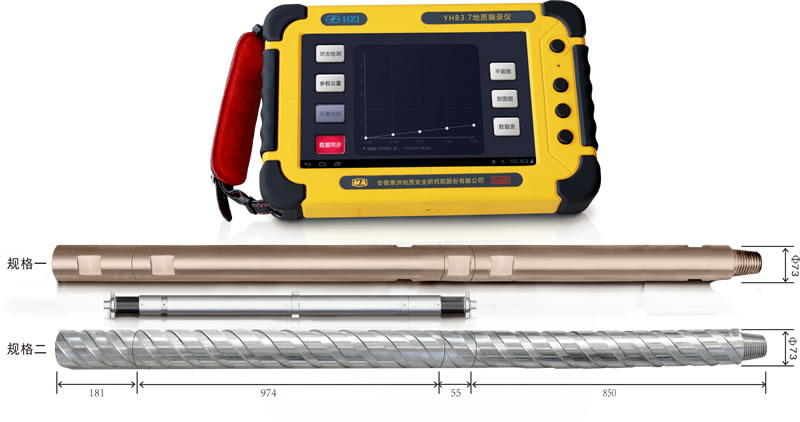

YZG9.6礦用隨鉆測震軌跡儀基于“一種基于彈性波的鉆孔深度檢測系統”、“一種礦井隨鉆測斜勘探系統及其測量方法”2項發明專利研制，由主機、探管(含三分量傳感器)組成。該設備利用鉆頭為動力源，通過采集、數據處理得到整個鉆探施工過程的動力波波場、能譜，能夠客觀自動反演巖性與構造；還包括開鉆時刻、倒尺間隔、換鉆桿根數、鉆進有效破巖時間、空轉時間和退尺等鉆探過程行為，可作為鉆孔驗收的客觀依據，防止鉆探作假，提高鉆探效率。

該儀器取得“安徽省新產品”稱號，軌跡測量精度高，穩定性好，適用于煤礦井下探放水鉆孔、地質探查鉆孔、瓦斯壓力測定鉆孔、以及瓦斯抽采穿層和順層鉆孔等的軌跡測量及鉆孔揭露巖性判定和鉆孔終孔收尺等工作，實現前述各類鉆孔驗收的無人值守，為煤礦透明地質提供技術支撐。

主要特點

1．智能輕便主機，智能易上手，能現場直接成圖，顯示二維測斜數據；

2．多功能主機具有地質編錄、地質測量、作為防爆相機及智能終端等功能；

3．高精度，傾角±0.2°、方位±1°；

4．獨創記錄震動加速度信號功能，可分析鉆進效率、施工時間等有效信息。

5．使用簡便，無需配備專用鉆機和通纜鉆桿，配備不同尺寸套管可適應不同尺寸鉆孔；

6．工作時間長達48小時；

7．大容量存儲空間，32GB空間可存海量數據；

8．設備使用便捷，只需更換探管內芯，無須停鉆。

9. 設備均具備安標資質：

設備名稱：YZG9.6礦用隨鉆測震軌跡儀（安標編號MFA170135）

設備主機：YHB3.7礦井地質編錄儀（安標編號MFA150233，防爆編號CCCMT15.0434）

設備探管：YZG-9.6T礦用隨鉆測震軌跡儀探管（安標編號MAF170257，防爆編號：CCCMT22.1028）

應用實例

（一）案例一：隨鉆測震軌跡儀應用于穿層鉆孔解釋地質剖面。

利用近源三分量傳感器采集破巖地震記錄，經波譜分析，其低頻譜為轉速、鉆桿擺動等，其高頻譜與巖性對應，將高頻進行曲線歸一化，獲得鉆進巖性分層信息。

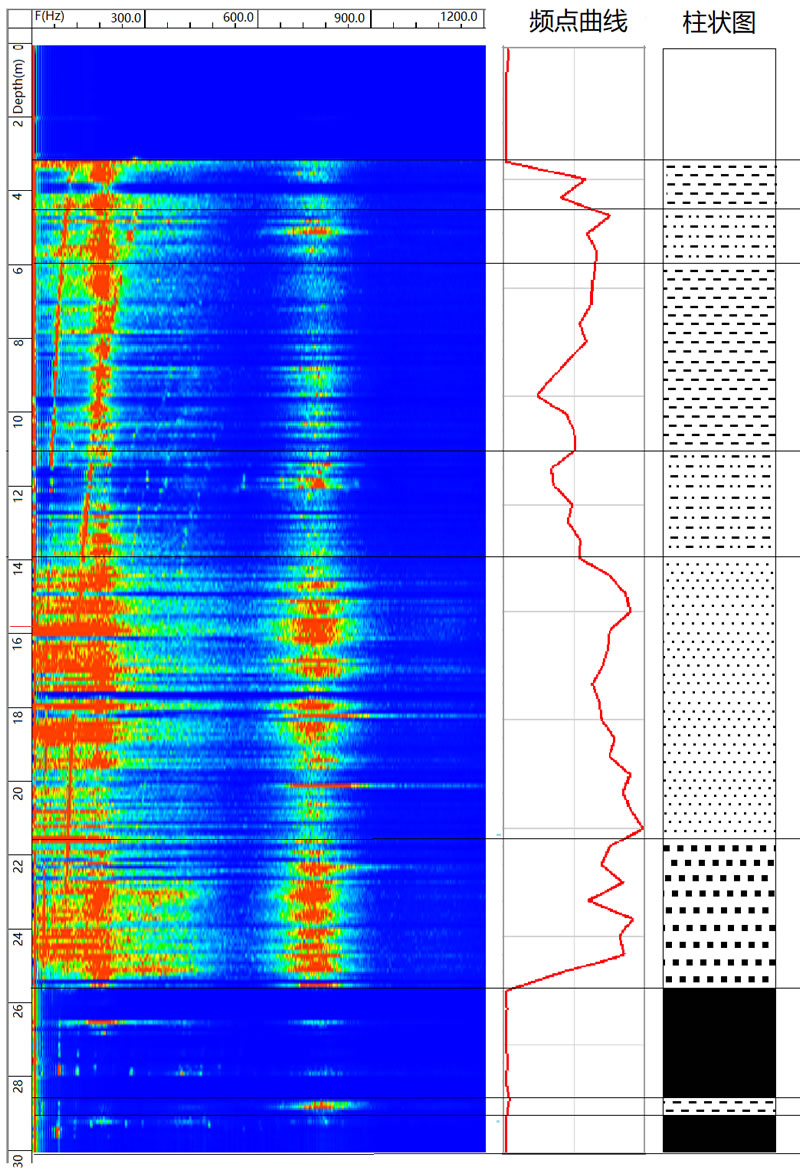

某礦穿層鉆孔隨鉆地震波形、波譜與地質剖面對照?qǐng)D

（二）案例二：隨鉆測震軌跡儀應用于順層鉆孔解釋煤層結構，鉆進深度。

順層孔隨鉆測震，一般為低頻響應，若遇煤層夾矸，則產生順夾矸滑行現象，且通過高頻段頻譜響應，可判斷順夾矸滑行距離。

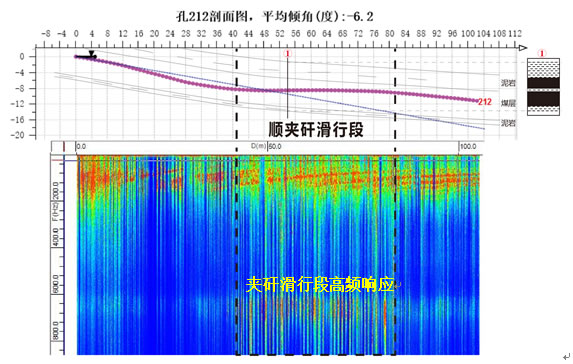

某礦瓦斯抽放孔軌跡、地震波形、波譜與煤層剖面對照?qǐng)D

（三）案例三：隨鉆測震軌跡儀應用于鉆孔軌跡測量。

設備采用高精度傳感器測量鉆孔方位角與傾角，并結合深度測量，對鉆孔軌跡進行精確描繪，可輸出平面圖、剖面圖、立體圖、數據表、CAD圖及其他對比分析成果等。

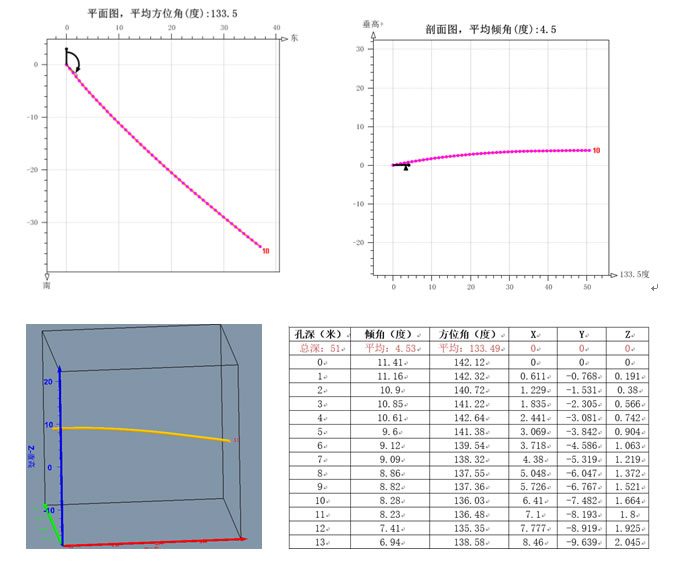

某礦鉆孔軌跡儀平面圖、剖面圖、三維圖和數據表
