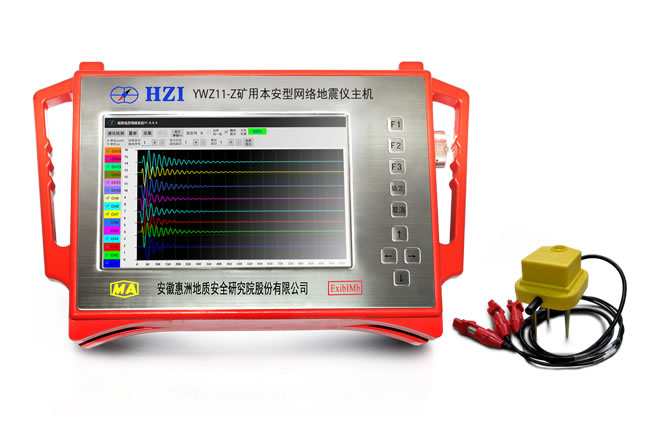

產品簡介

      該儀器是基于“一種基于礦井物聯網技術的物探儀器遠程控制系統及其控制方法”等2項發明專利研制而成，符合《煤礦掘進巷道地震反射(槽)波超前探測方法》、《煤礦地震透射圍巖檢測方法》等行業標準，取得“安徽省新產品”等稱號。該儀器主要通過發射地震波（槽波）解決煤礦巷道掘進工作面超前探測地質構造分布情況、巷道周邊構造情況、巷道圍巖等級劃分等問題。
      該系統利用反射地震勘探原理，由地震儀、激發及接收系統三部分組成。

主要特點

1.雙采集模式，可同時接入速度型傳感器和MEMS加速度傳感器的信號采集，兼顧深部與淺部地震信號。
2.采樣頻率高，最高可至1.25MHz，滿足超淺層地震信號采集。
3.信號采集能力強，MEMS傳感器頻響范圍廣，解決傳統速度型傳感器高頻信號響應差的問題。
4.探測精度高，24bit高速AD及前置2-3～2-7倍程控增益，可以有效獲取地震波場弱信號，淺層精細探測能力尤為突出。
5.施工布置簡單，可根據人員安排靈活布置炮點、檢波器，施工簡單、方便。
6.可適用于放炮、錘擊等多種震源地震超前探測。
7.軟件功能完備，配置兼具數據采集與處理的專業系統軟件，可實現數據的采集、顯示、管理、對比、處理成像及判別分析，具有一鍵成圖與在線分析功能。
8.智能化Android系統平臺、可聯網、高清彩色觸摸屏及機械輔助按鍵，人 機交互便捷。

應用實例

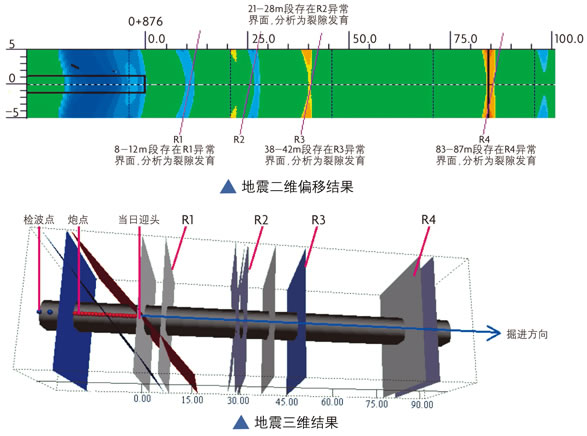

某集團某礦工作面機巷構造超前探測

驗證情況：經礦方實際巷道揭露驗證，8-45米遇到多條斷層，86米遇到細砂巖變泥質砂巖的情況。

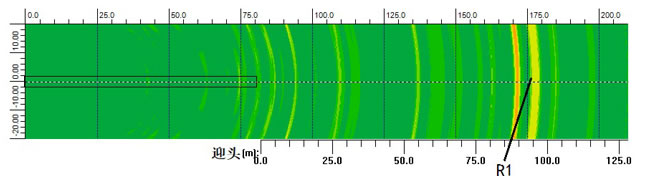

某集團某礦工作面機巷構造超前探測

                                  驗證情況：經礦方實際巷道揭露驗證，巷道前方存在大范圍的煤層破碎情況，十分影響巷道掘進速度，92米位置揭露3.3米斷層。
