儀器特點

1.信號測量精度高：采用抗干擾前端調理電路、24位高速ADC、時域及相位疊加技術，支持多級程控增益，能夠有效壓制工頻、低頻及高頻隨機干擾，可分辨1μV以下的響應信號；
2.九通道全程測量：支持六通道孔內采集和三通道巷道采集，具備早、晚期信號全時域記錄功能，支持多分量觀測，以滿足用戶不同需求；
3.專利探頭裝置：六分量同步觀測，鉆孔徑向探測能力強，可實現鉆孔周圍360°空間全方位探測；
4.測斜與方位標定：配備高精度電子羅盤，可獲取孔測量點方位信息，實現鉆孔軌跡測量和探測方位標定；
5.探測性價比高：鉆孔探測距目標區域近、耦合效果佳，人文噪聲弱，探測效果好，能夠克服鉆探“一孔之見”，提高鉆孔利用率，降低生產成本；
6.用戶體驗度良好：采用10.1寸高清彩色液晶屏（分辨率1280*800）、觸控方式，人機交互更加便捷，軟件提供“向?qū)�模式”，流程化操作，支持一鍵成圖，操作簡便；
7.智能物探裝備：具備物聯網接入及云計算功能，支持遠程技術服務。

應用案例

模擬實驗

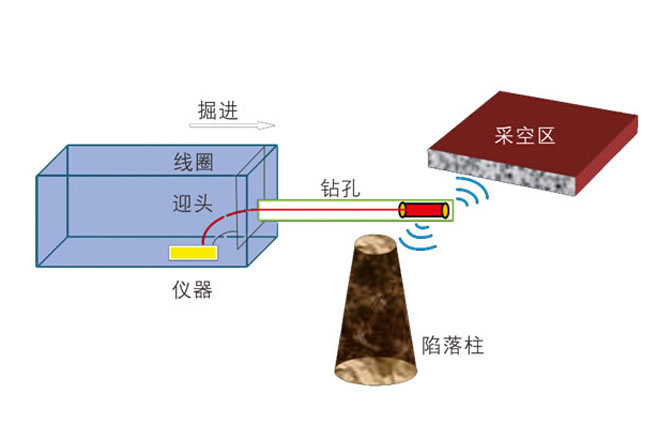

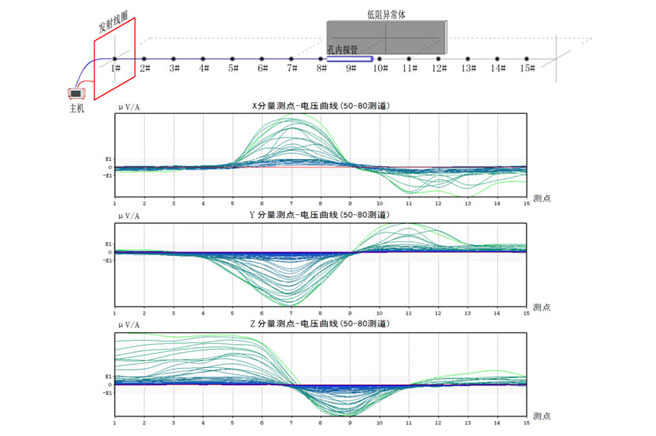

采用巷孔瞬變電磁裝置進行鉆孔周邊低阻異常體響應模擬實驗，X、Y、Z三分量信號均呈現出較好響應規律：X、Y分量信號過零點對應板狀體中心，正、負向極值對應板狀體邊緣，Z分量極值對應板狀體中心，兩個過零點對應板狀體邊緣。
